PASS H2場管前級仿制 筆記

-

PASS H2場管前級（PASS 2019年的新作品）

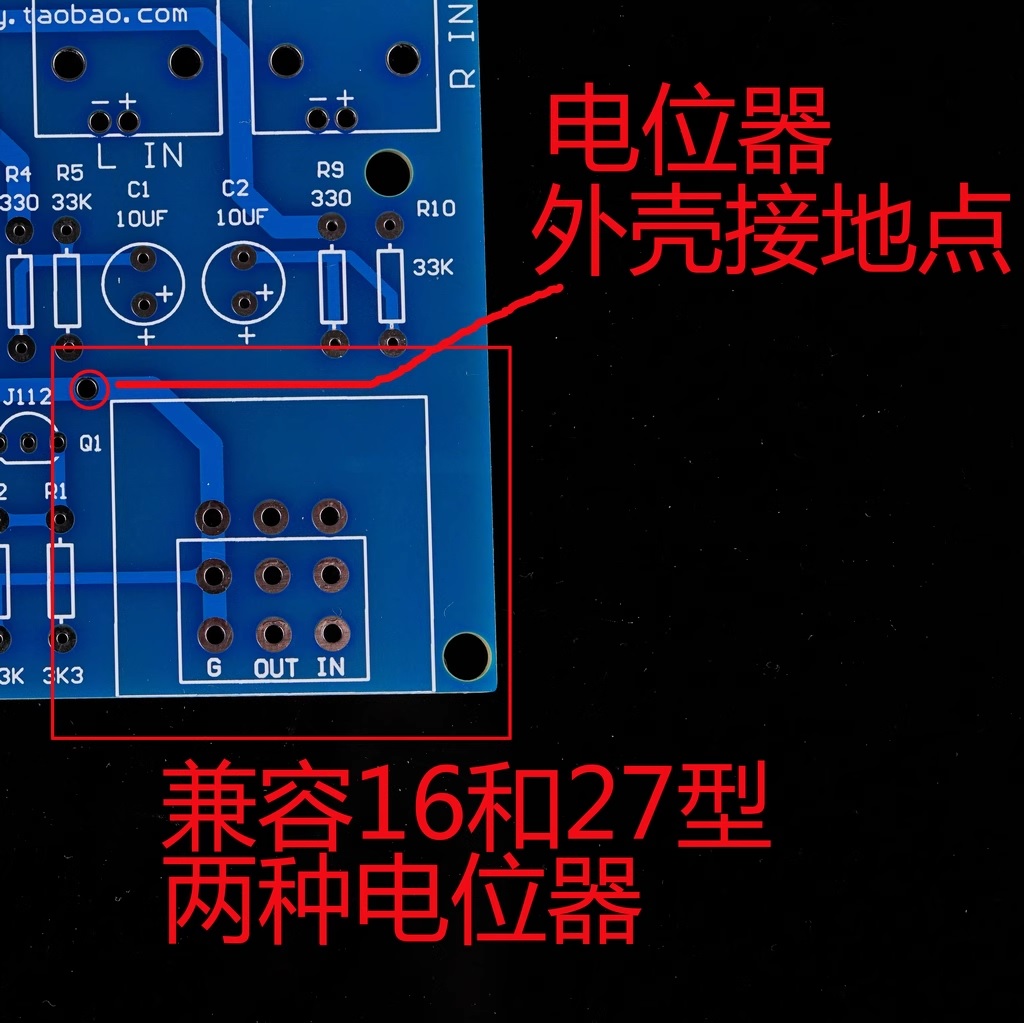

PCB尺寸：11.5*6釐米

電壓：直流24V或交流單18V，板上帶DC輸入插座，可以直接插入開關電源，即可工作


聲音：自然，溫暖，超過大多數前級，不敢相信是來自這麼簡單的線路，非常值得把玩


調試說明：輸入直流或交流，然後調整可調電阻，測電阻R14的上端和地的電壓為17V，不裝錯元件即可。





引用:

https://item.taobao.com/item.htm?from=cart&id=667507110653&pisk=gzZK0N_S41fHgkEKIJ7MZ24HLlWiyN2eWWyXqbcHP5FTh5koq_ySF0F_Z9l3F6P82fNPLYcoAbn8e-g7Zb2HLPP0hHqh80x-Y0o5isjcmvyE40tCz9ckTVMx3gxIO0iEfCZDBbscmJy9Kv60CiqkfZvxCUt7N2g61Yl6RBGIRO3snYiWA4tB5CGZ10MIdYO65YHjNpgQNFTshxhWO2gQCFMmU0G7N4Ms1fkSVvNSVAYNJbfig3U077OkgEjykEEtp2hJxfK8Mlxm8jst13K8X33nGic9V3Ztp8n6Q8tArjaqtqc01GxK2RM86q4dMHF8F-zSWudCKSw8W7o3fTTIGyV3Z2E59nHjyXU_AVpWVReIO44896LEOyVtuAg6eikgifwUAPBy1JNm9DMsSi6YC4agYqrh1HnbuJm3PS1M-XaxFgrUmoCOcIcxEe6OBU8rRA7IQAY46XpVGAhcIOYyzVFKBjXOBU8rRAktiOP2zUuT9&spm=a1z0d.6639537%2F202410.item.d667507110653.3d387484rz5oT0
