英國製 Creek 4040 S3 綜合擴大機筆記

-

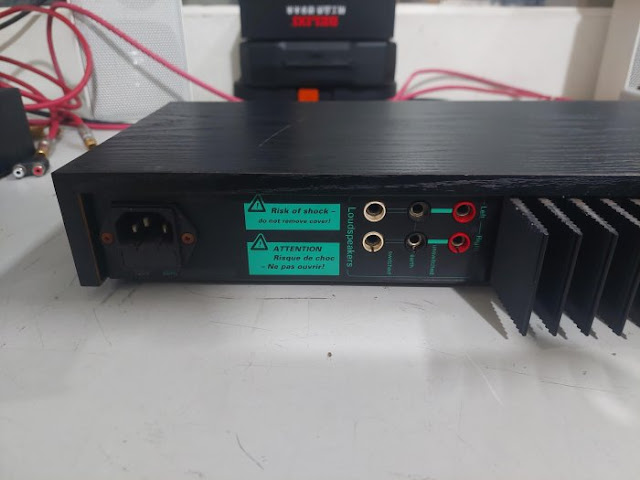

 英國製 Creek 4040 S3 綜合擴大機

早期的 Creek 是平價放大機中受歡迎的一款放大機，也得過很多獎。早期 Creek 都是英國產，且機殼是木頭，後來改成木紋，機身為廋長型很有特色，商標也是綠色很有鄉間小路的氣氛。可惜最新版已經失去這樣的特色。

Creek 4040 S3  規格如下:

Number of Transistors  Semiconductors present.

Semiconductors

Main principle   Audio-Amplification

Wave bands  - without

Power type and voltage

Alternating Current supply (AC) / 110-120; 220-240 Volt

Loudspeaker - This model requires external speaker(s).

Power out  60 W (undistorted)

Material  Wooden case

Model: Integrated Amplifier 4040 S3 - Creek Audio Ltd.;

Shape Book-shelf unit.

Dimensions (WHD)  420 x 64 x 220 mm / 16.5 x 2.5 x 8.7 inch

Notes  Integrated stereo hi-fi amplifier with 2 x 30 watts into 8 ohms (2 x 40 watts into 4 ohms),  Total harmonic distortion < 0.1%.

Net weight (2.2 lb = 1 kg)  4.5 kg / 9 lb 14.6 oz (9.912 lb)








https://www.audiophilia.com/reviews/2023/11/4/creek-4040-a-integrated-amplifier

4040這機器到2023年底還是有出新款的機器，加入了USB及DAC功能，可見4040型號的經典性。


2024/4/22 YAHOO上售價定價為4萬台幣，且產地為中國。

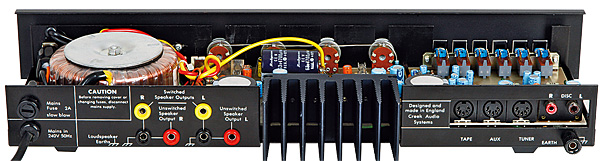

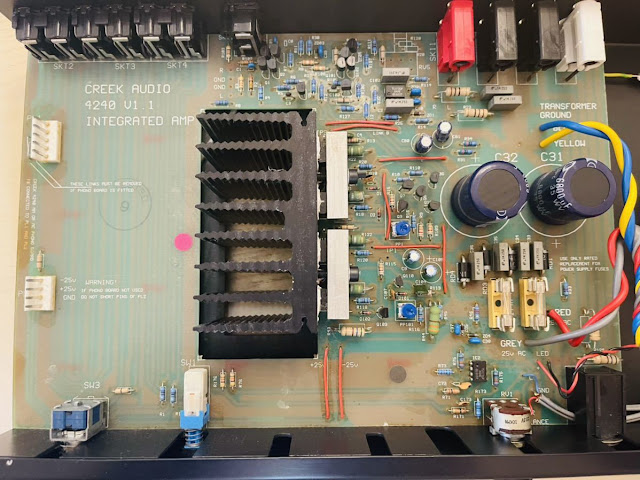

以下為引用自這些網址的Creek  機種照片，可以發現在Creek  機種漫長的生產周期中不同型號及機種都有維持一定的風格及佈局，但其實內部使用的零件材料是不斷變化的。

https://aucview.aucfan.com/yahoo/d1062172794/

https://www.facebook.com/photo/?fbid=2637661749813202&set=pcb.2637661806479863

https://www.canuckaudiomart.com/details/649583937-creek-42040-integrated-amplifier/images/2543991/













https://www.hifinews.com/content/creek-cas4040-amplifier

CREEK本人:
