阿仁 PRE1 Tube Amplifier Kit 組裝紀錄,這是一個完成度很高的套件。依順序開始進行組裝。


首先是訊源選擇模組,由最低的電阻開始裝。




訊源選擇模組的RCA組合相當漂亮


PIN組接在後面


PCB版相當大一片(先進行標註)


安裝電阻、管座




安裝穩壓IC及WIMA電容

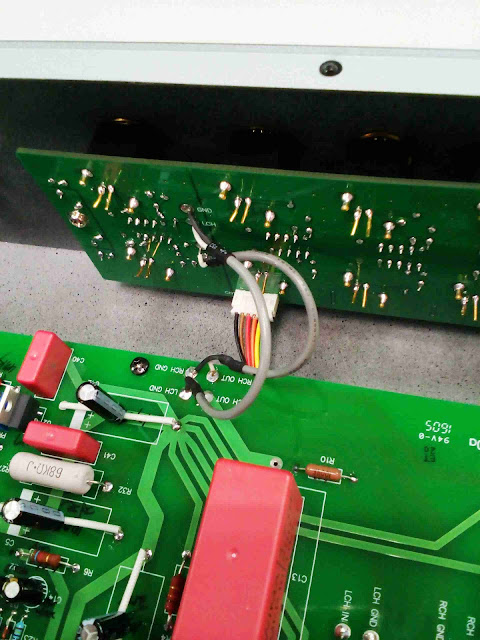

6E5貓眼管由於阿仁哥設計成不可換的方式,由於這樣不方便換管。所以我想了一個新方案,就是先穿過PCB板再接到管座上。


因為管座跟PCB是單面板,所以有可能會接觸不良,因此想了一下。另外接一組線接到管座的位置,確保一定有接觸到管腳。

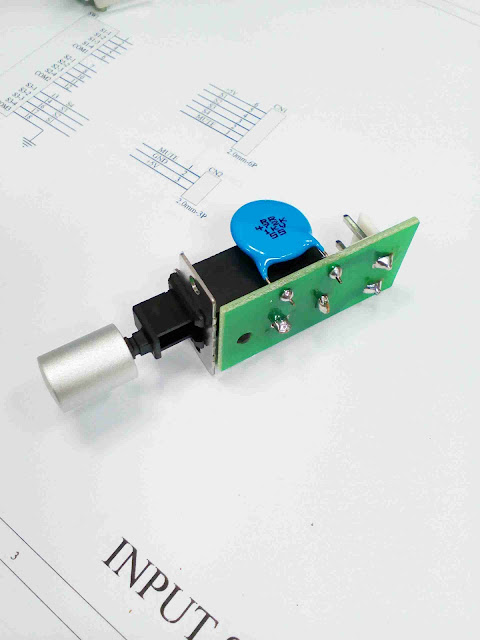

選擇開關的連接方式






將接線接起來試裝。



管機上方的網罩。可以看的出來邊緣很銳利(有割到手)。所以我組好後用膠布貼在外層。








全機組裝畫面







最終完成圖


此外,由於阿仁的網站因為故障所以所有的電路及裝機文件資料都丟失了,我這裏有備份。如果有需要的網友需要組裝說明WORD檔及電路圖PDF檔。可以留言給我,我會再郵寄給網友。(如下 阿仁哥寫的組裝說明)




阿仁哥組裝說明文件裏的注意事項:

1、第一次的上電,真空管先不用插上待電壓確認無誤之後再插上,打開電源後先轉動波段開關聽一下RCA電路板的繼電器有沒有動作,如果沒有聽到RCA電路板繼電器動作的聲音,用電錶量測一下CN2 標示+5V的實際電壓。如果繼電器動作正常開機後約40秒RY1高壓繼電器會啟動,開機後約120秒輸出靜音的繼電器會解除。

2、量測CN2的+5V電壓是否正確。(註:7805供電,沒有地方調整)

3、RY1高壓緩開機的繼電器啟動之後,量測一下CN1標示+6.3V和+250V的電壓是否正確,調整PR5可變電阻並量測CN1
標示+6.3V的位置,調整PR5讓電壓為DC 6.3V。量測C42的正極並調整可變電阻PR2使該點電壓為DC +250V

4、TU1管座的,調整PR3讓電壓為DC 6.3是否為+6.3V,如有偏差調整PR3修正。

5、TU2管座的,調整PR4讓電壓為DC 6.3是否為+6.3V,如有偏差調整PR4修正。

6、貓眼管的缺口用PR1可變電阻調整,不用去量測電壓直接目視缺口調整PR1即可。

7、此電路的設計輸出相位為反相輸出,故在一般狀況下需將喇叭線正負極交換,如果使用像Lotus dac2 / dac3這
樣有輸出相位反轉功能的dac時,僅需調整dac輸出的相位喇叭線正負極不需要交換。

因此PR1到PR5可變電阻的功能為

PR1的功能:調整貓眼管缺口->看愛好而定

PR2的功能:高壓調整->調至250V

PR3的功能:調整TU1管燈絲電壓->調至6.3v

PR4的功能:調整TU2管燈絲電壓->調至6.3v

PR5的功能:調整貓眼管燈絲電壓->調至6.3v

謝謝~
