C22 真空管機實作紀錄
C22 真空管機實作紀錄

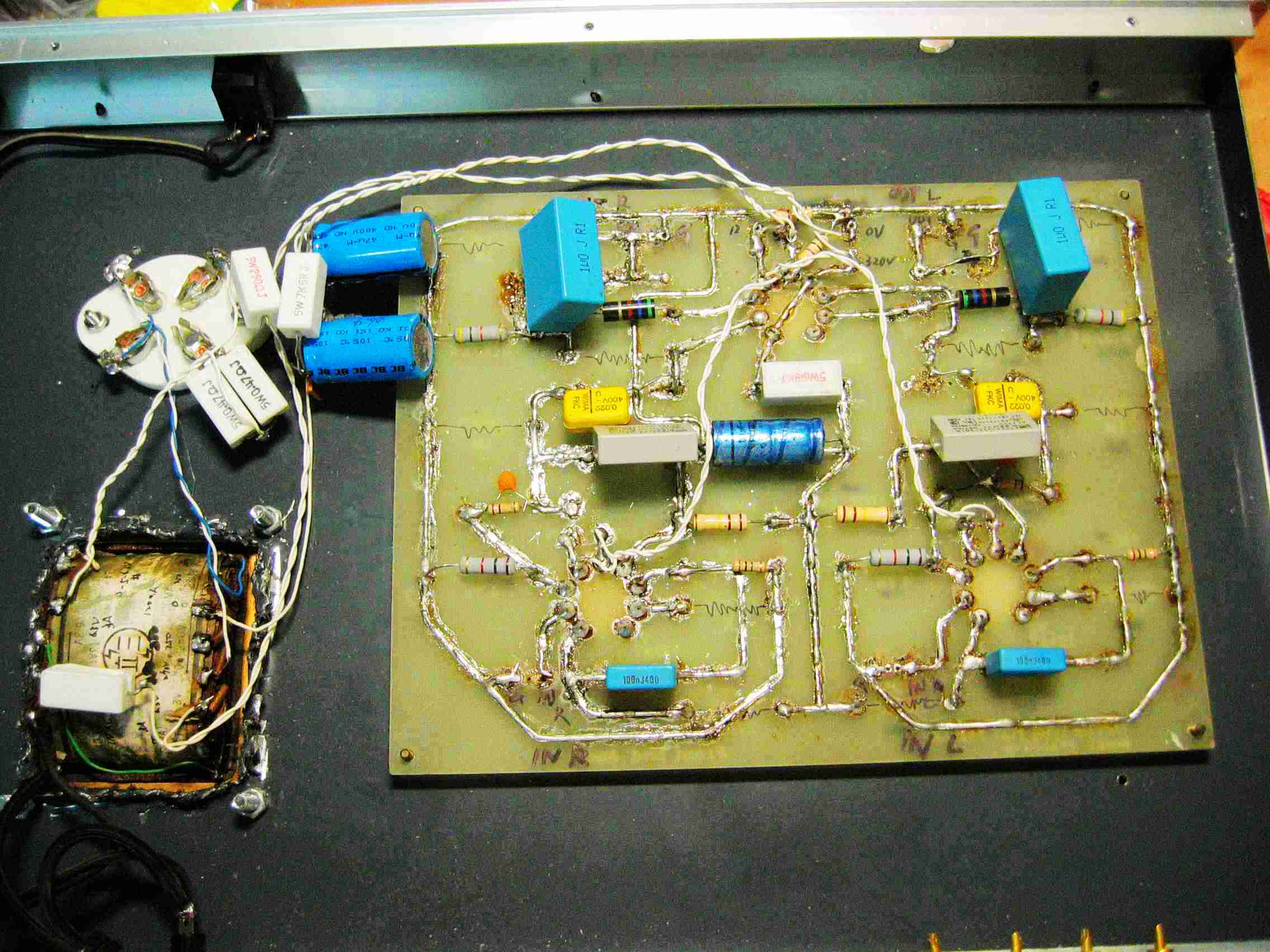

這台是早期的作品，使用不知名的手洗PCB板制作。上面用的了cadas的焊錫去鋪錫，光這些錫應該就要好幾百元，且改用5Z3真空管進行整流。標準的C22架構，用了三支12AX7的真空管，本機管味濃厚，人聲厚實。
早期沒有能力開方形孔，所以是先開一個比較小的孔(用電鑽)再將板子折彎這樣PT才放的下，光是這樣就花了大約兩小時才搞定。PT使用了三立的變壓器，出力很足。交連電容使用RIFA及ERO的產品，音色不錯品質可靠。
[轉帖]真空管的代換
[ 轉帖 ] 真空管的代換 (簡轉繁方便查詢) 1 ．主要參數應相同或相近 真空管損壞後，若無同型號真空管更換，也可以使用主要參數相同或相近的其它型號真空管來代換。代換管的燈絲電壓不能超過額定值的 +5% ，屏極電壓和簾柵極電壓不能超過額定值，耗散功率應相同，否則會縮短真空管的使用壽命。 2 ．管腳數量及管腳排列應相同 真空管有四腳管、五腳管、小七腳管、八腳管（俗稱 “ 南京管 ” ）、小九腳管（俗稱 “ 北京管 ” ）。常用的四腳管有 EG1~1.25/10 、 EG1~0.3/8.5 等型號，五肢管有 FU-7 等型號，小七腳管有 6A2 、 6K4 、 6J4 、 6J5 等型號，八腳管有 6P6P 、 6J8P 等型號，小九腳管有 6N1 、 6N2 、 6N3 、 6N11 、 6P1 、 6P14 、 6P15 、 6U1 等型號。 引腳數量相同的真空管，其內部結構、引腳排列及功能等往往不相同，這一點在代稱時應注意。對於型號不清、外形相同的真空管，業餘條件下可以通過觀察其內部結構並用萬用表電阻檔配合測量等方法來識別。 來源:http://www.9bc.com/showpost.php?board=87633&bdct=97559&id=1271301&page=14 註: 下面的 這個表有一些問題埋 在裏面， 例如 6N1代換6J6是錯的。6J6 是7腳陰極相連的管子，跟6N1 雙三極管9腳差很多。6N1 的腳位 也跟ECC81 12A T7不一樣，參數也不同。不知道代換的基礎是什麼? 6P5代換6V6 也是錯的，6P5 是 三極管，6V6是功率管。不知道要如何代用? 這是只是稍微看一下的結果。6N11等 同6DJ8，但這裏說6N11可以用ECC84代，恩....這腳位不同參數也有 些差異 ， 是可以改但ECC84特性真的跟ECC88差很多 。 盡信書不如無書。還是 要自已 重覆 驗証一下再代換 ， 不然問題 會很多。 常用功率管單端應用資料 咖啡人生 來源: http://javalife-hk.blogspot.com/2009/12/blog-post.html#!/2009/12/blog-post.html
