6J1(6AK5)高頻電壓放大五極管技術參數:

主要用途: 寬頻帶高頻電壓放大
類型：旁熱式氧化物陰極銳截止五極
熱絲電壓: 6.3V
熱絲電流: 170mA
屏極電壓: 120V
屏極電流: 7.35±2.35mA
第二柵電壓：120V
第二柵電流：≤3.0mA
內阻：0.3M Ohm
跨導：5.15±1.25mA/V
陰極電阻：200 Ohm
內阻：0.3M Ohm
輸入電阻：≥12K Ohm
等效雜訊電阻：1.5K Ohm
管座式樣: 小七腳式
管身高度：48mm

6J1(6AK5)在電視機中的作用與6N11(6DJ8)和6N3(5670)並駕齊驅，作為五極管這種結構來說，6J1的工作頻率能達到VHF頻段的80MHz實在是難能可貴。在高級收音機中，更多用6J1來做第一級高放，爾後才是6A2或6U1等做第二級高放與本振，因此使用6J1做電視接收機時，無須另設高放與本振的高頻頭即可直接接收VHFf頻段的2～6頻道的電視節目，但在外差式電視接收機中，由於高頻頭中有6N11或6N3擔任高放與本振，6J1就用來擔任中放（6N3美英型號為2C51、 5670。6N11美英型號為6DJ8、6922、歐洲為ECC88）。

上述三種膽管中，6N11是最早被發現用於音訊放大時非常靚聲的所謂貴族膽，如今已被人為地炒成了天價，使發燒友望而生畏。後來6N3又被發現在音訊放大時有靚聲表現，部分商品膽機也開始用它。

　　6J1的三極管接法特性曲線的特性與另一靚聲管6N10（美12AU7、5814）的曲線非常接近，不同的僅是兩者的基本電壓應用參數各異而已；附表是廠方給出的6J1參數。我們按6J1的三極管接法特性曲線來設計前級就很容易做到放大器要求的動態特性曲線的最佳工作點，從而達到最低失真和最有效的線性放大狀態。無疑，用6J1來做電子管放大器是一種很好的選擇。

本電路是日本人須藤氏的佳作，電路為直耦式，採用陰極輸出器。本機則全部照搬，只是用管不同。電路中，前級每聲道使用6J1一枚，輸出級每聲道選用管身高度為43mm的矮胖型小九腳美國JAN靚聲管 5670、2C51（代換管國產6N3）一枚做雙三極管並聯低阻抗陰極輸出，比原電路管型的輸出阻抗特性好出一大截。

　　值得稱讚的是，用該電路製作的膽石結合型功放的前級，音質有極佳的表現，須藤氏用該電路做前級時的“膽結石”功放音質得到了差不多全日本國音響界專家群：大石進、土屋赫、佐藤定宏以及那須好男、百獺了介和小原由夫等人的高度評價與肯定。而我們採用這種電路的膽前級，在實際聆聽中也證實了這一點，設計是可說是非常成功的。

　　到目前為止，一般人的經驗是嫌直耦電路在前端負載發生異常時，會使失真特性迅速惡化，而且易受偏壓變化的影響等。但是實踐證明，採用直接耦合的電子管放大器在性能上非常好，它的失真度很低，實例失真度比RC耦合時約低一半。當然，這種代價是犧牲了一些高頻特性，使高端-3dB點從105KHz降低到85KHz左右。若按高保真聲頻放大器的國際標準IEC檔來衡量，這個指標已遠遠超過了規定標準，完全可以滿足高保真Line放大器的還音需要。

6J1膽管的特性曲線來看，已使人感到興奮不已；另外管身高度48mm，加上電路板離機殼的那一段安全距離，使系統電路的總體厚度正適合機器總高72mm的要求。本機實測指標：有效頻率範圍20～55000Hz±1.5dB；總諧波失真≤0.3；A計權信噪比≥85dB。

須藤氏6AK5

https://world.taobao.com/item/578238167637.htm?spm=a21wu.11804641-tw.shop-content.11.24809175vc16xH

須藤氏6AK5在商品頁介照如下:

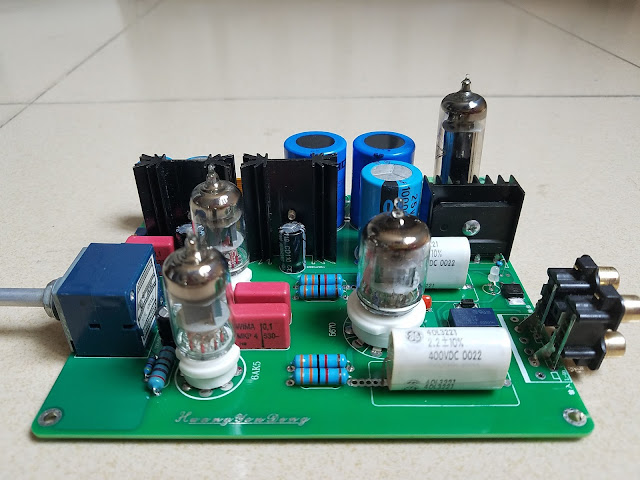

日本須藤氏膽前級電路，電路採用1個6Z4/6X4做膽整流，亦可以採用二極體整流，單電壓和雙電壓都可以使用，高壓部分採用日本窪田式穩壓可調電路，使變壓器的使用電壓更寬（AC150-AC220V）.放大部分用2個6AK5/6J1放大,1個5670/6N3緩衝輸出，音訊帶有延時輸出，PCB電路一點接地。使用電壓:雙150-220V100ma,8V2A,6.3V1A。高壓調整至145V。
