TU-882R KIT開箱

-

 TU-882R KIT開箱


有多組阻抗的耳擴而且有前級輸出 這台是日本人作的 不得不說日本人的作工真是工整。用了兩支蘇聯的5670管，並用OPT作輸出。

有意思的是耳機的阻抗有多組，前方有兩組耳機阻抗分為低阻及中阻，後方卻有一個阻抗開關分為高中低三組，連接到前方耳機輸出的大孔。但我實際測這五組卻是全部不一樣。用HD681F測，最好的組合卻是前方的中阻這個孔。

另外這台也可作為純前級使用。這部分等待日後測試。

用HD681F測試的結果。空氣感良好，人聲厚實。唯一缺點就是大場面比較亂，但整體來說算是非常好的耳擴。

由於看架構是5670推OPT輸出的架構，推測可能是功率不足，造成大場面比較亂。







使用兩顆OPT882輸出變壓器
高壓使用晶體穩壓
PCB版下方有一個小型VR
JACK2位置就是當前級使用的RCA輸出。


可以看出OPT有6,32,600歐姆三組輸出
SW1就是控制前方大孔JACK耳機輸出的調整開關

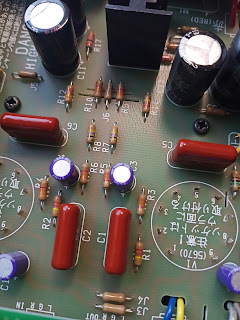

交連電容是日制品

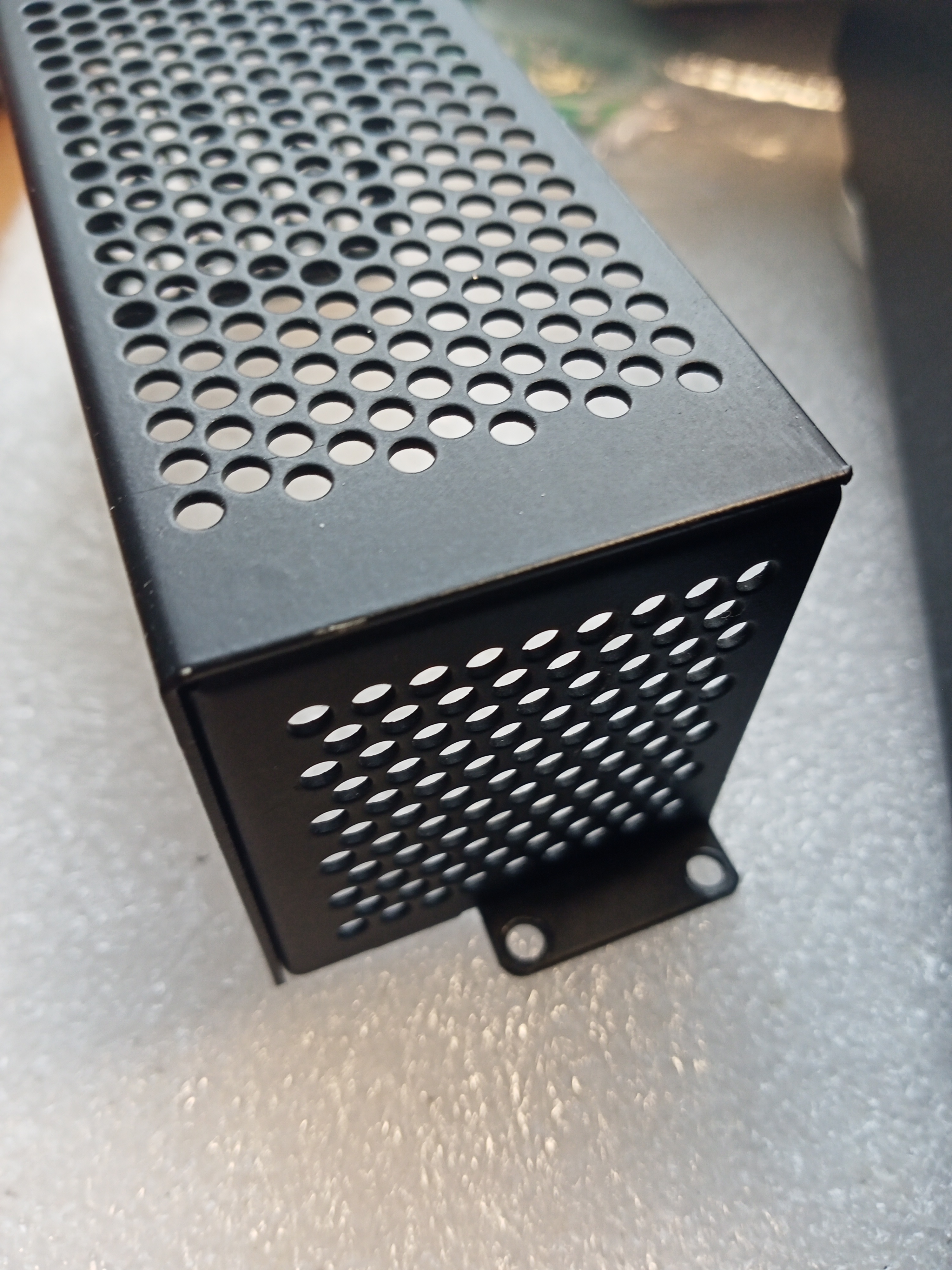

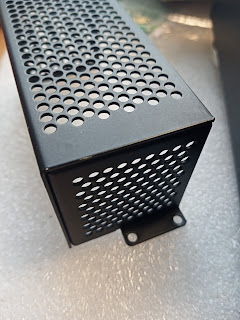

網罩

插版式管座是塑膠的
使用兩支1971年的舊蘇聯5670作為放大及功率管。
