葉金水6L6綜合擴大機維修紀錄

-

葉金水6L6綜合擴大機維修紀錄

學長的葉金水6L6綜合擴大機有一陣子沒聽，需要保養及維修升級就順便作了一下電壓紀錄。

這台用了特別的雙5U4(5Z3)管整流模式，前級管用四支12AU7強放用四支6L6GC，開機時最

高壓會來到430VDC，然後再降到357VDC。使用固定偏壓，調整的SVR在背面，四支管子都

調到-49VDC左右。升級過交連電容後，增益足夠，泛音豐富，聲音厚實飽滿。

正面照: VR使用左右聲道獨立的方式，壓克力上蓋是學長自行訂制的。

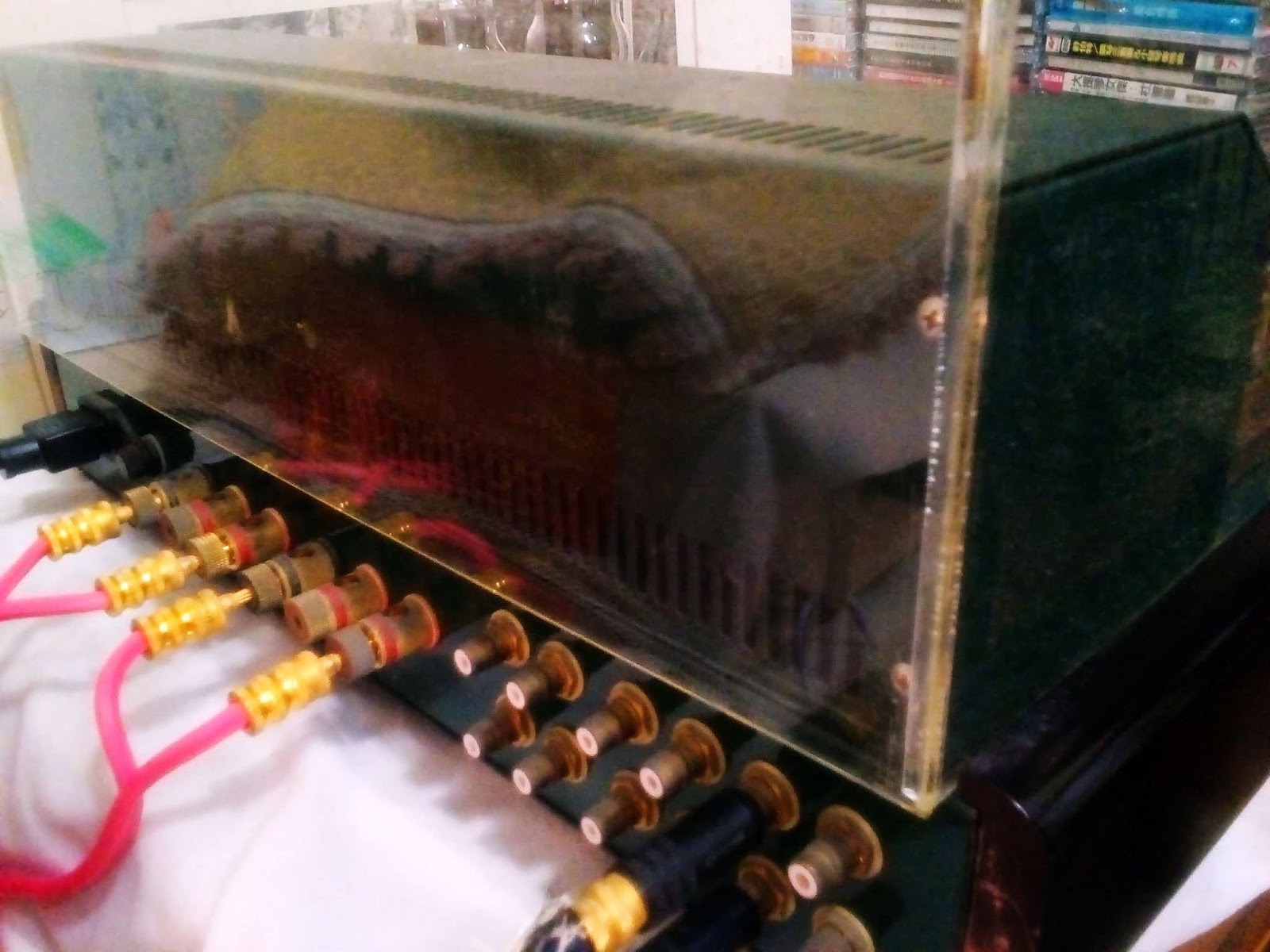

背面照:有四組輸入及兩組輸出。喇叭阻抗有4歐姆及8歐姆兩組。


將面板上的螺絲拆下後就可以進行維修算是相當方便的機種。原本的交連電容是用XPP的品種，由於聲音較吵所以升級成為WIMA的交連電容，為了避免與面板短路所以特別上了膠布。


這是背面調整固定偏壓的地方，線路相當工整。扼流圈明顯較小。拆成多顆的形式。



這裏的結構可以看出是上下兩片板子的設計。


固定偏壓的測量點在功率管的背面，PCB板上有標示。



前級管陰極電壓約1.5VDC


第二級前級管陰極電壓約1.29VDC
