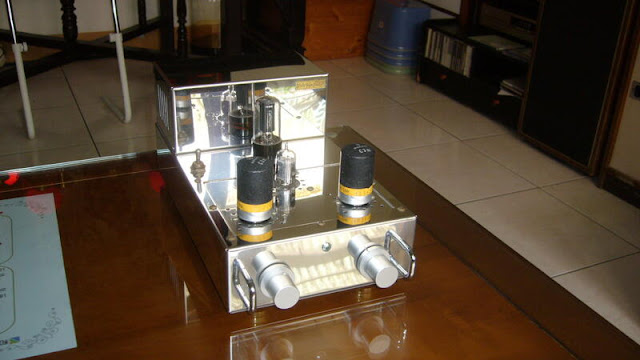

最近由網兄 黃兄買下了這台管迷工坊 Cute-1 Siemens C3m 真空管前級

謝謝黃兄割愛。

 以下是出自管迷工坊的介照(部份引用)

https://www.tubefan.com.tw/tubeamp/C3m-pre/C3m-pre.htm

Why is C3m?

        為什麼是C3m而不是6DJ8, 12AU7, 12AX7, WE396等真空管，一來是這些真空管前級已經有很多國內高手製作了，想換個不同且特別的管子。記得很多網站都提到，在Sound Practice 雜誌中有一篇報告是寫以C3m推動300B的文章，才勾起我對這支真空管的興趣。而且將其接成三極管也有很不錯的規格可用，大電流的聲音又會比較穩些，黑色烤漆的金屬外殼，有別於其他真空管機，所以～用這支管子吧！！


C3m是早期德國郵政為了電報需求，提出 九點要求所設計的一款真空管，而且要求五極與三極接法都要可以使用，而且特別要求三極接法時的特性曲線要完美，可見其特性之優異。
•Highest amplification
•Lowest low noise
•No microphonic effects
•Higher lifetime than commercial tubes
•Metal shielding
•Can be used as penthode,  or triode
•When used as triode,  must have perfect triode curves.
•Fully complete datasheet, leaving NO DATA out.
•individual series number in each tube

真空管，零件及機箱的選用

        在真空管方面，使用一隻80或5Y3整流管 擔任電源整流您可自行選擇。第一級放大以一支Siemens C3m接成三極管使用，頻寬夠寬，低頻沈穩，有很大的音場表現。陰極隨耦則採用一支GE5965，金屬質感還不錯，整體表現速度感很快，當然啦，您也可以自行升級Mullard 或Philips E180CC或RCA及其他品牌的5965，價格都不貴，更高級一點，可以換上TFK5965，保證您可以聽到甜甜的韻味～

        在其他零件方面，音量VR採用ALPS的藍色 100K A Type。濾波電容是使用兩顆Nichicon100uf/450V PTM系列，兩顆PHILIPS 藍色220uf/450V電容。Nichicon電容是105度C，超長壽命5000小時的特別版本，最適合高溫的管機使用。 PHILIPS 藍色220uf/450V電容聲底厚實穩重，價格也不低，您可以到光華商圈八德路著名補料行問問價格，保證您嚇一跳。交連電容則是採用BENNIC XPP系列，這也是站長推薦的啦～

        機內配線採用精質鍍銀隔離線，而且每組訊號線都是獨立一組線材，非廉價多組訊號隔離線。RCA輸入與輸出端子則採用站上所售的高級RCA鍍金端子。

         在機殼方面，是使用1.2mm厚的不銹鋼鏡面鋼板，結構強度扎實，所有孔位皆以NCT電腦衝孔機製作，孔位尺寸及定位都相當精準，不銹鋼鏡面材質的質感極佳。音量與波段旋鈕更是採用全鋁實心旋鈕，表面銀色噴砂處理，外觀及操作觸感具佳。 雖然本機是定位為入門級的真空管前級， 但是在零件選用方面， 站長也是用盡苦心的盡可能採用優質的零組件。

        此次站長也另外特別訂製純銅蝕刻銘版，將LOGO及背面的規格銘版都換成純銅蝕刻銘版，精緻度更上一層。

實際聆聽

       依站長的使用經驗，這部管前級的頻寬極寬，各頻段的解析與厚度都很棒，低頻量感與解析亦相當令站長滿意，可謂是本機特色之一。而SIEMENS的真空管又有獨特的高頻解析與質感，就如同WE的真空管一般，有種獨到的韻味！不僅如此，原先站長以一部VT-25單端後級直入推動FOSTEX FE166E 銀線版，FE208Sigma及F120A，已經有相當好的精緻度與質感，加了此部C3m管前級之後，高低頻寬拉的更寬，低音更是下潛許多，最重要的是整體力度及推力都有極大的提升，不加此前級反而有點覺得力道不足的感覺，或許這就是小功率直熱後級的天限吧！另外，在音場方面也有進步，不論是音場寬度與深度，都比原先CD直入後級進步多多！

站長的話：器材表現的評論實在很難，每個人喜好的音色都不同，聽感也不同，實在沒有一個標準可以評斷。站長在此，僅能以個人觀點與看法，盡量以較客觀的角度來描述。上述的優點，目前已有多位已經使用此前級的朋友都有相同的使用經驗與回應。

萬元以內以價論聲，這部真空管前級絕對是超值表現

使用真空管：Siemens C3m五極管兩支，GE 5965雙三極管一隻， GE-5Y3整流管一隻(全附)

輸入選擇：三組切換

 前級輸出：一組

 輸出阻抗：約165歐姆

 電源： 110V輸入，分離式電源線設計

 外觀尺寸：寬 18公分, 深 36公分(含零件突出部份), 高 16公分

 在MYAV上管前級管迷工坊Cute-1 C3m 真空管前級

http://www.myav.com.tw/market/showthread.php?threadid=184119

據網友表示說這台5965換TFK真的差很多。



留言

  1. Duke2020年12月9日 清晨5:14

    作者已經移除這則留言。

    回覆刪除
  2. Duke2020年12月9日 清晨5:24

    兄弟您好，冒昧打擾！這幾年在您blogspot學習不少，受惠良多，特此表示感謝！不知可否私下請教您壹事，簡單來講就是小弟在網絡上看好壹對Telefunken CCa，但真假莫辨，小弟才疏學淺鑒別不出，想請您幫忙識別壹下。由於沒找到您聯系方式，可否請您發郵件至qryu@outlook.com? 我再詳細和您講。冒昧打擾，很不好意思，期待與您聯系！謝謝！

    回覆刪除
  3. utility04062021年10月16日 上午11:10

    抱歉 因為GOOGLE不會主動通知 現在才看到你的留言。 基本上CCA只能看字體。結構上跟一般金腳E88CC或ECC88一樣。只有差在CCA這三個字，要是掉字，那這管子就不值錢了。CCA的音色確實特別好，但是同廠的CCA也有分結構的，(這是指同一結構的管子，打上CCA的聲音特別好。) 如果你還有這需要，請再留言給我 我再幫你看看是否為真貨。

    回覆刪除
  4. utility04062021年10月16日 上午11:14

    附帶一提，有的店家說我的管子是CCA，但是沒有字體CCA，但保証是CCA。這是說不通的，因為唯一辨別的方式就只有上面的粉字。(連原裝盒子都不準) 只有CCA特別是這樣(歐洲各廠的都這樣辨別真假)，其他的管子就不是用這方式辨別真假。 所以說CCA真的是特挑的管子，就是由一般金腳管特挑出來的。

    回覆刪除
