Dynaco A-410 6V6推挽管機制作

-

Dynaco A-410 6V6推挽管機制作

本次制作的是深圳雙馬出的機箱與PCB版。OPT使用非晶質鎳合金OPT，整體音色相當平衡，溫暖且細節豐富。美中不足的是雙馬的PCB版明顯有COSTDOWN，原本應該作雙面的印刷只作了一面，所以另一面完全沒有標示，且燈絲要自已另外接，總體來說這片PCB完成度很低。

電路請參考之前的筆記:
http://utility0406.blogspot.com/2019/06/tdyanco.html


PCB版安裝大紅袍電阻，交連電容使用義大利的產品。


 架構上是用6SL7推動6v6的架構，網上也有改成推EL84的版本。以這架構來說是完全OK的。


 信號管用上了鍍金的管座。印刷只作了一面，所以這一面完全沒有標示。


 雙馬的機箱材質還不錯，但背面刮傷較多。


 與PCB版也還算密合。


由非晶質鎳合金OPT接出接線。



 印刷只作了一面，電路也只作了一面。所以燈絲要自已拉。其實我認為完全是可以作上去的。這樣這片PCB的完成度會比較高。



準備與機箱連接PCB版。


 接上負迴授的線。這樣要注意的是負迴授的電阻值是不可以任意變更的。


 高壓作了部份修改才能符合輸入300-325V左右的標準。

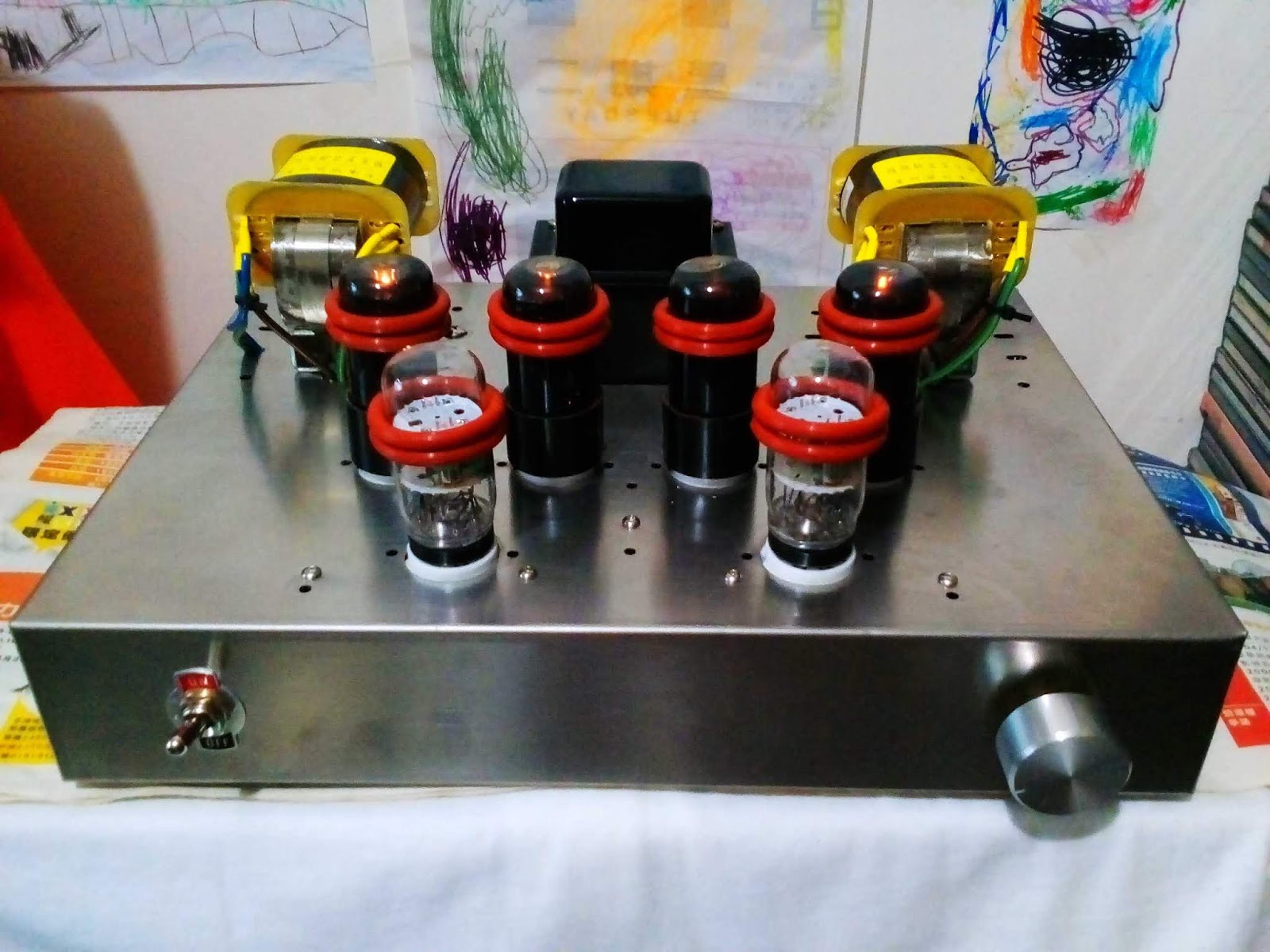

 完成圖。
