轉載:義大利Unison Research的S2K膽機拆機圖介照

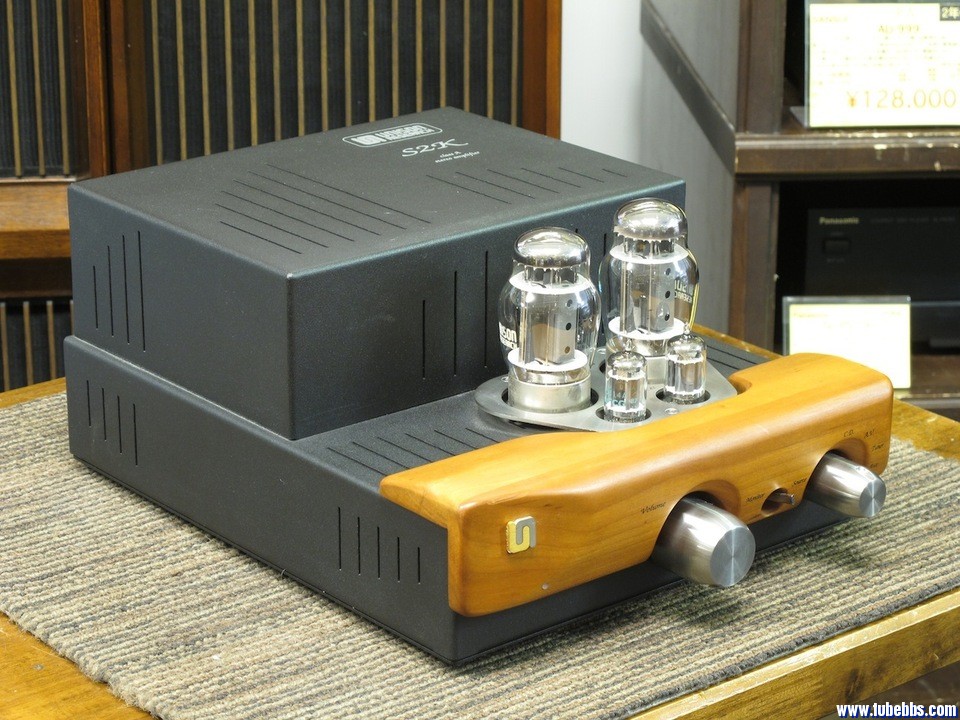

義大利Unison Research的S2K膽機拆機圖
拆機圖及線路圖引自:
介照引自myav
來自義大利Unison Research乃是一個專事生產真空管膽機的廠家，從第一部問世的真空管製品，該公司便極力塑造出最具獨特韻味的佳作，純手工製作的堅持，最精純的音響架構，使得Unison Research作品不管是器材本身的造型質感，或是滋潤心靈的聲音品質，在在展現出令人無可置琢的完美形象。
如今在累積了將近二十年的製作經驗後，Unison Research推出了這款S2K真空管綜合空大機，古色古香的細緻氣質，紮實精確的製作技術，以中高級機種的價錢，用家便能輕鬆擁抱，如此超優質的音響精品，不僅是讓人感到雀躍不已，更是一部值得珍藏的真空管機。
充滿人文氣息的精緻作品
光是看過這款S2K真空管擴大機的外型，相信不少行家一眼便能認出是Unison Research的佳作，這點當然是肇因於S2K機身獨特的設計品味，完全一秉Unison Research產品特有的精緻典雅路線。在基礎的堅固金屬箱體上，正面附加了一塊由手工拋光研磨成形的桃花實木，其間的兩顆音量與訊源旋鈕，同樣是由整個不銹鋼金屬切削研磨製成，極佳的旋轉手感，乃是高級音響器材不可或缺的操控感受，而外露真空管所妝點出的古意亦是居功厥偉，那開機之後的柔和光芒更是讓人難以抗拒。整個外觀規劃雖然不複雜，卻仍是隱隱透著一股精緻典雅的氣息，充分展現出義大利特有的人文風範。
此外，S2K還提供一個實用的音量遙控裝置，這可是在真空管設備裏十分罕見的機能，大大提升了本機操控使用的方便性；S2K背面板上搭載四組訊源輸入端子，外加一組錄音設備輸出、入端子，優質鍍金端子確保最佳的訊號傳輸品質，而大型五用喇叭端子同樣是高級鍍金產品，端子外部還有膠膜保護，不僅能防止端子氧化，還能避免不慎線材碰觸形成短路。
S2K除了外觀塑造古色古香，製作內涵也是毫無妥協，在今日機器設備大舉量產競爭的時代裏，Unison Research始終堅持以手工完成燒焊與組裝，雖然生產數量無法大幅提升，價格難以和量產機型相抗衡，不過這正是Unison Research管機讓人覺得彌足珍貴的地方，不僅能達到精准的調音需求，更蘊含有音響迷所熱中的收藏價值。
本機內部所運用的一流線路設計，乃是Unison Research累積多年真空管技術的結晶，系統所選用的元件都是經由人工檢視配對、適得其所，若是市面上的產品規格無法合乎需求，Unison Research更是不惜重本而自行製作，種種嚴苛要求只為達成最精確的訊號傳輸，與傑出的穩定性能。內部印刷電路板線路採用高成本的純銀材質製成，元件焊接所運用的焊錫，同樣也是含銀量極高的製品，對於聲音品質確實已近乎苛求的地步。
在整個線路規劃上，S2K儘量減少被動元件在放大級部份的使用數量，藉以降低訊號傳輸上的阻礙，讓聲音有著更好的細節與透明度，絲毫感覺不到加油添醋的人工手法；而攸關管機聲音品質甚巨的輸出變壓器，Unison Research更是錙銖必較，透過精密的電腦輔助設計，並且經過層層嚴苛的組裝程式，才能徹底造就出合乎Unison Research所開出的規格，即使在高溫潮濕的本地氣候，穩定傑出的品質仍是毋庸置疑，就算一時間輸出端不慎短路，S2K依舊能夠安然地渡過考驗。
系統採用純A類放大設計，每聲道前級利用一隻ECC82真空管，再行搭配一隻KT88單端放大強放管，除了經過廠方嚴格測試與配對的程式，還有縝密考量的負回授規劃，讓S2K能保有真空管機溫潤飽滿的聲音特質，如此千錘百煉的優異作品，肯定會是音響迷們樂於收藏的物件。
如今在累積了將近二十年的製作經驗後，Unison Research推出了這款S2K真空管綜合空大機，古色古香的細緻氣質，紮實精確的製作技術，以中高級機種的價錢，用家便能輕鬆擁抱，如此超優質的音響精品，不僅是讓人感到雀躍不已，更是一部值得珍藏的真空管機。
充滿人文氣息的精緻作品
光是看過這款S2K真空管擴大機的外型，相信不少行家一眼便能認出是Unison Research的佳作，這點當然是肇因於S2K機身獨特的設計品味，完全一秉Unison Research產品特有的精緻典雅路線。在基礎的堅固金屬箱體上，正面附加了一塊由手工拋光研磨成形的桃花實木，其間的兩顆音量與訊源旋鈕，同樣是由整個不銹鋼金屬切削研磨製成，極佳的旋轉手感，乃是高級音響器材不可或缺的操控感受，而外露真空管所妝點出的古意亦是居功厥偉，那開機之後的柔和光芒更是讓人難以抗拒。整個外觀規劃雖然不複雜，卻仍是隱隱透著一股精緻典雅的氣息，充分展現出義大利特有的人文風範。
此外，S2K還提供一個實用的音量遙控裝置，這可是在真空管設備裏十分罕見的機能，大大提升了本機操控使用的方便性；S2K背面板上搭載四組訊源輸入端子，外加一組錄音設備輸出、入端子，優質鍍金端子確保最佳的訊號傳輸品質，而大型五用喇叭端子同樣是高級鍍金產品，端子外部還有膠膜保護，不僅能防止端子氧化，還能避免不慎線材碰觸形成短路。
S2K除了外觀塑造古色古香，製作內涵也是毫無妥協，在今日機器設備大舉量產競爭的時代裏，Unison Research始終堅持以手工完成燒焊與組裝，雖然生產數量無法大幅提升，價格難以和量產機型相抗衡，不過這正是Unison Research管機讓人覺得彌足珍貴的地方，不僅能達到精准的調音需求，更蘊含有音響迷所熱中的收藏價值。
本機內部所運用的一流線路設計，乃是Unison Research累積多年真空管技術的結晶，系統所選用的元件都是經由人工檢視配對、適得其所，若是市面上的產品規格無法合乎需求，Unison Research更是不惜重本而自行製作，種種嚴苛要求只為達成最精確的訊號傳輸，與傑出的穩定性能。內部印刷電路板線路採用高成本的純銀材質製成，元件焊接所運用的焊錫，同樣也是含銀量極高的製品，對於聲音品質確實已近乎苛求的地步。
在整個線路規劃上，S2K儘量減少被動元件在放大級部份的使用數量，藉以降低訊號傳輸上的阻礙，讓聲音有著更好的細節與透明度，絲毫感覺不到加油添醋的人工手法；而攸關管機聲音品質甚巨的輸出變壓器，Unison Research更是錙銖必較，透過精密的電腦輔助設計，並且經過層層嚴苛的組裝程式，才能徹底造就出合乎Unison Research所開出的規格，即使在高溫潮濕的本地氣候，穩定傑出的品質仍是毋庸置疑，就算一時間輸出端不慎短路，S2K依舊能夠安然地渡過考驗。
系統採用純A類放大設計，每聲道前級利用一隻ECC82真空管，再行搭配一隻KT88單端放大強放管，除了經過廠方嚴格測試與配對的程式，還有縝密考量的負回授規劃，讓S2K能保有真空管機溫潤飽滿的聲音特質，如此千錘百煉的優異作品，肯定會是音響迷們樂於收藏的物件。
線路圖引自:
另外這兩張引自其他網頁:
雖然這三張圖都有些不同，但推測一下還是可以得出大致上的數值:
1、以照片上的VR來看應該是用ALPS27藍殼的那一款。(原機是遙控電路的類型)
2、高壓只有一張圖有是290V，這個數值應該是可信的。因為這一類機器電壓不會太高。
3、這三張有一個地方明顯不同就是前級管12AU7的部份。一張是第一級有旁路，一張是第二級有旁路，一張是兩級都有旁路，由於12AU7增益的關系，推測可能兩級都有旁路可能性比較高。
4、推動管旁路因為有出入，不裝可以嗎?答案是可以的，音色會不同。所以試裝的話可以在開聲後試著安裝或取消看看音色的不同。
5、前級管與強放管的交連電容在照片上是0.22 但圖上是0.47 不過這差異不大。照片上有一級是用方形的交連容值是0.47，以電路圖來看應該有3級，但只有看到2級?
6、這是S2K的圖的話，為何這三張的強放管都是EL34? 不是KT88嗎??
7、以AC290V IN去推算，B1應該是400V ?，不過這個值要看EL34的工作點計算而定。
8、輸出變壓器的型式應該是US自已定作。市面上沒見過，電源PT也是上面都沒數值。
9、線路本身可能是對的，但數值要自行再調整過。
10、迴授看來有二段可調，一段是2.2k，另一段是短路另一支2.2k電阻，也就是2.2k/2=1.1k
11、交連電容為其中一個為0.22u 250V以及濾波的電解耐壓是450V，由零件上的規格，可以証明AC IN為290的可信度很高。
12、PCB板的LAYOUT有一個明顯的問題就是遙控馬達卡到了旁路電路。可見當初LAYOUT時沒有考慮到整體設計。
13、以照片來看， 被馬達卡到的電解電容明顯是旁路。因此照片看來就是四個旁路，強放兩個，推動管兩個，但由於另一邊沒拍到因此很難判斷另一邊會不會有?
增加吉鵬音響工作坊修復同廠機種的資料 圖片出處:
https://getpointlee.blogspot.com/
由吉鵬音響工作坊網頁上 UNISON EL34 se EL34單端輸出後級.--> 提示出高壓345V,陰極電壓21V,輸出:6W/8R
由於先前S2K用AC290V整出高壓推斷是400V 這裏實測是345V的話，如同
一個線路供電 那AC應該是240-260V?
照片上看陰極電阻為180R5W 似乎比S2K的電路上的220R小?用在6550上應該更大才是??
不過S2K並不能清楚看出陰極是用多少。因此吉鵬音響的EL34SE的數值較為可信。
陰極電壓21V陰極電阻為180R5W得出一支EL34要過117MA，似乎也有些高，不知道原廠設定EL34的壽命一支可以用多久??
11、交連電容為其中一個為0.22u 250V以及濾波的電解耐壓是450V，由零件上的規格，可以証明AC IN為290的可信度很高。
12、PCB板的LAYOUT有一個明顯的問題就是遙控馬達卡到了旁路電路。可見當初LAYOUT時沒有考慮到整體設計。
13、以照片來看， 被馬達卡到的電解電容明顯是旁路。因此照片看來就是四個旁路，強放兩個，推動管兩個，但由於另一邊沒拍到因此很難判斷另一邊會不會有?
增加吉鵬音響工作坊修復同廠機種的資料 圖片出處:
https://getpointlee.blogspot.com/
由吉鵬音響工作坊網頁上 UNISON EL34 se EL34單端輸出後級.--> 提示出高壓345V,陰極電壓21V,輸出:6W/8R
由於先前S2K用AC290V整出高壓推斷是400V 這裏實測是345V的話，如同
一個線路供電 那AC應該是240-260V?
照片上看陰極電阻為180R5W 似乎比S2K的電路上的220R小?用在6550上應該更大才是??
不過S2K並不能清楚看出陰極是用多少。因此吉鵬音響的EL34SE的數值較為可信。
陰極電壓21V陰極電阻為180R5W得出一支EL34要過117MA，似乎也有些高，不知道原廠設定EL34的壽命一支可以用多久??
以這網頁為參考
http://www.haodiy.net/a/jishuwenzhang/danjiDIY/houjiDIY/2012/0831/674.html
按這樣算，UN的EL34SE 高壓345V 陰極電壓21V,陰極電阻180R 此時電流量117ma，那靜態pa=345x0.117=40W? 沒實際拆過這台機器很難看出這推算是否正確。應該是還有些資料或數值是不清楚的。也許背後也有並電阻或是其他機制。
