AUDIO NOTE L2 & EAR834 & AN 300B唱放 & EL34筆記

-

 https://item.taobao.com/item.htm?spm=a312a.7700824.w4002-5092753851.37.79d0136dQxSzRD&id=522031549127 (引用)

買了一些致力的版子 在這裏筆記一下相關資料免得日後忘記

  AUDIO NOTE L2 放大及電源

膽管膽前級可調穩壓電源/ 直刻AudioNote L2 唱頭放大板電源

原機直刻 英國音樂貴族AN 原機電路參數   板厚2.2mm 尺寸122x133mm  可以用在大部分電子管前級 電子管唱放 電子管功放的電壓放大推動級。燈絲電壓12.6v和6.3v或者直熱膽的5v 4v 2.7v可以更改穩壓ic相容。

相容CMC製品高端電子管座!  請做好7812穩壓塊的散熱和絕緣。需要配給穩壓塊絕緣片和引線套管的拍下商品時請備註，沒有備註的預設不配置！

變壓器和其它零件參數請參考電路圖






M7

使用的電子管型號.6x4/ez90一個 12ay7/6072wa4個. 12ay7應急代用型號12at7 12ax7 5751 .電路輸入電源要求.AC6.3V2A 12.6V3A 230-0-230V100MA

EAR834

（配置變壓器的次級電壓要求高壓組ac230到280v範圍 大於30ma，6.3v大於2a）





AUDIO NOTE 300B 唱頭放大板

1：1複製an的高端歐洲版本p系列300b功放的內置mm唱放板成品板。

材料上大體保持了an延用的理妍 飛利浦 戴爾電阻。日本油電容（2手精測選）。

價格350元。空pcb板80元。板子尺寸125x158mm

複刻英國音樂貴族audionote歐版300b膽功內mm唱頭放大板

主機板供電電壓分別為左右聲道獨立的DC265v。燈絲電壓12.6v。

唱放為200倍左右放大，請自行選用低噪波紋的電源。

使用電子管的型號 12ax7和12au7各一對，電子管不包含在商品價格內。

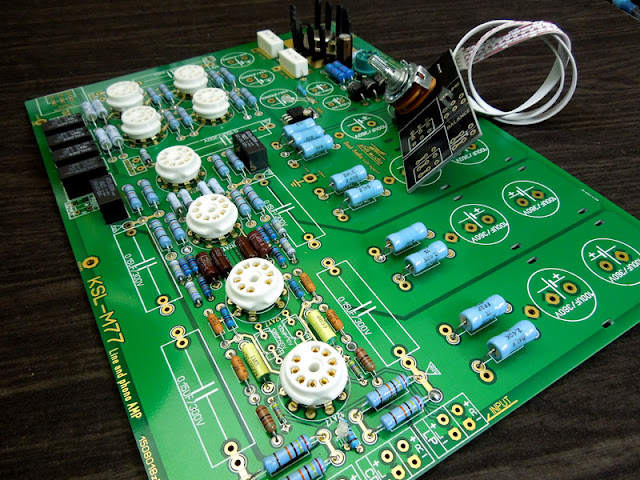

 AUDIONOTE M77

KONDO(AUDIONOTE)M77膽前級相容唱放線路

線路為前級和唱放相容.可以獨立控制關閉唱放部份.

電路圖源自50萬人民幣的kondo(audionote) M77型號.

電子管型號6X4(ez90) 一個  12AY7(6072) 八個.

 鑒於現在市電偏高原因，實際商品中的9個濾波電阻由2k調整為2.4k. 採用2.4mm的雙面鍍金pcb電路板.大部分電阻為DALE和飛利浦儀器級精密電阻.

信號通道均採用TRW和GOOD-ALL 電木封耦合電容,老款鍍金膽座.

設計為獨立關閉唱放功能,4通到繼電器切換信號,預留可自行添加扼流圈玩法.

pcb板尺寸 220x290x2.4mm 板上均標有螺絲安裝開孔尺寸。

前面板有3個旋鈕的標準430mm寬度主機殼內部高度7釐米的都合適安裝本套件。




 小英國EL34套件散件

第二批電壓370v為極限功耗版本,電壓要求370v大於200ma6.3v大於3A .零件和第一個批次有變動.pcb尺寸202x200mm。
